K2p改POE供电，简单！

xjklmyxy

网线中网络信号我们用的是1.2.3.6四根网线（百兆），4.5 和7.8都闲置，这就可以利用它来供电4.5接 电源正极、7.8接电源负极就ok了！！
如果没明白可以跟帖询问！！（如果网线过长适当换个电源适配器15v）
千兆就要使用  视频监控上 POE（48v转12v）电源转换盒+POE48V交换机配合了（千兆交换机）

xuwang

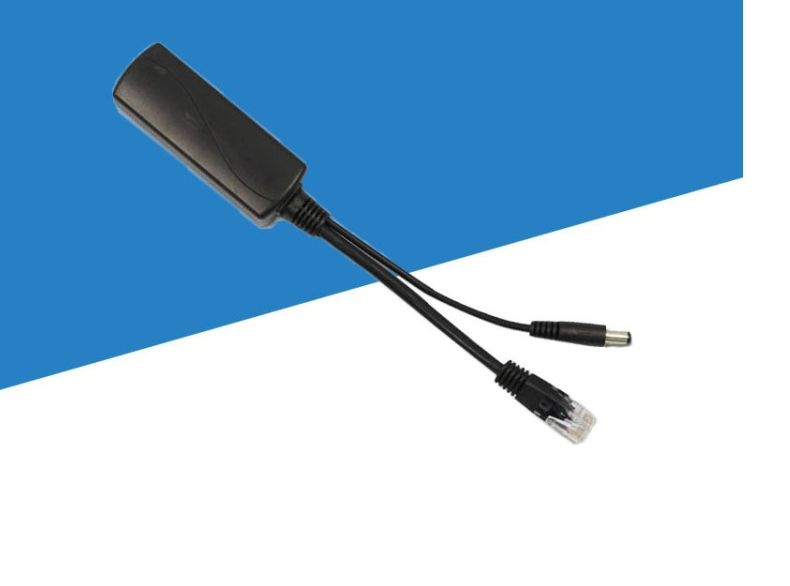

你这完全是瞎整乱搞，你不知道有这种POE分离器吗??

叨大喵

楼主按照这种方法成功过没，POE供电不是这么简单的接上正负极吧，先要输出一个小电压，检测受电端是否支持POE协议 回馈计算后输出对应电压

xjklmyxy

叨大喵 发表于 2020-10-5 08:56
楼主按照这种方法成功过没，POE供电不是这么简单的接上正负极吧，先要输出一个小电压，检测受电端是否支持P ...

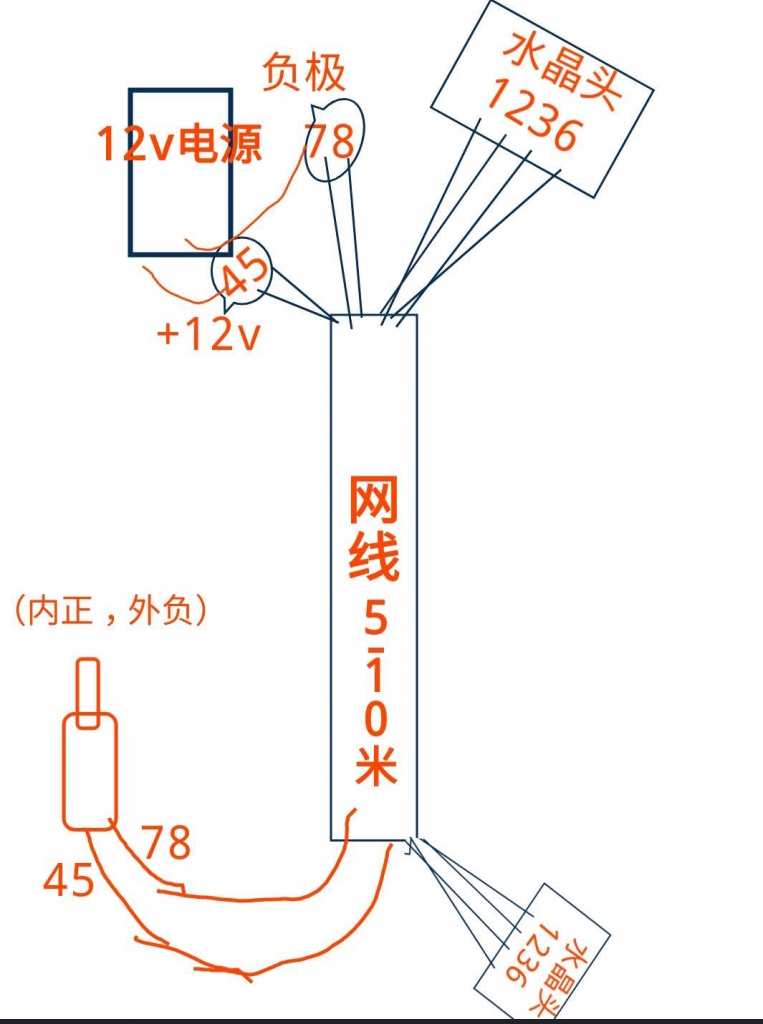

刚刚忘了上图了！绝对没有任何问题！这个是采纳了 视频监控POE接线原理！

叨大喵

xjklmyxy 发表于 2020-10-5 09:00
刚刚忘了上图了！绝对没有任何问题！这个是采纳了 视频监控POE接线原理！ ...

那这就不算是 “改POE供电“了   只是电源借线，改POE要在路由内部加改动模块

xysck

这个不是标准的POE供电。

xjklmyxy

xysck 发表于 2020-10-5 10:16
这个不是标准的POE供电。

改动最少，功能实现，这是最终目的！！

zslsq

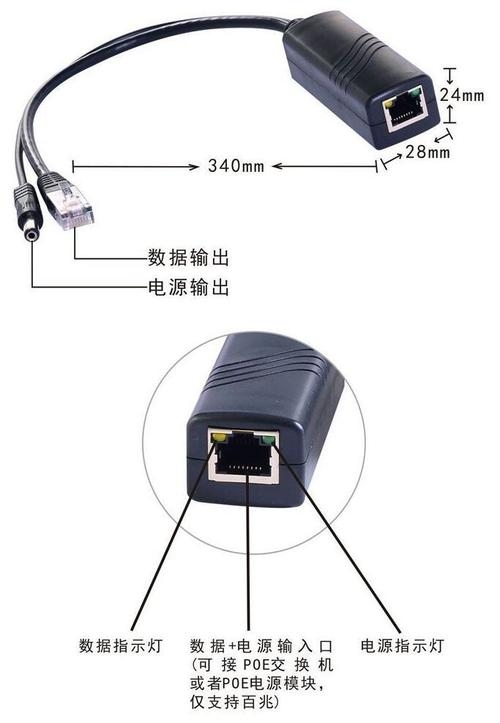

对于只有网线没220电的地方还是有必要的，弱电箱漏装220电我都见过，小白不会接线可买直通型的POE分离器，一公一母，直接上12伏，千兆就要上标准POE了

scq330

国标poe不是像你这样强行供电的，你这个顶多叫借线供电。你这样k2p的千m口就废了。

leonxian

xuwang 发表于 2020-10-5 15:17
你这完全是瞎整乱搞，你不知道有这种POE分离器吗??

我已经用了好几年楼主怎么现在才想到改
