本帖最后由 3745657 于 2021-1-12 00:36 编辑
捣鼓了两天,终于把单线复用,弄好了.官方也没教程,看别人写的,都是自己能看懂是什么, 没个完整步骤
我把步骤整理出来

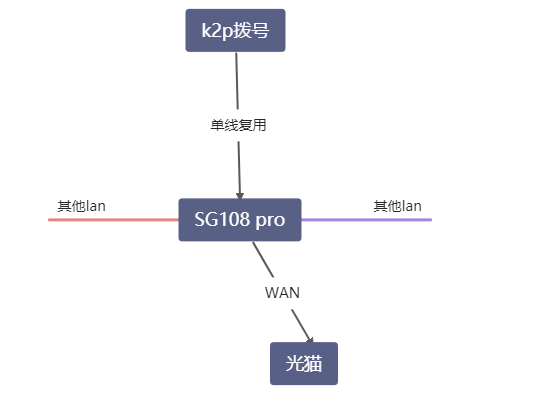

设备
水星的sg105prohe 108pro 在管理型交换机里还算便宜
交换机设置
交换机默认地址是192.168.0.1 如果个路由器重复,就把交换机ip给成其他的,最好是路由器网段里的,方便以后访问

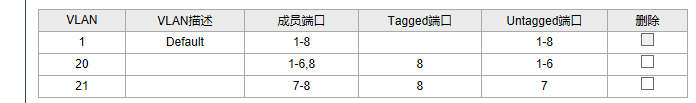

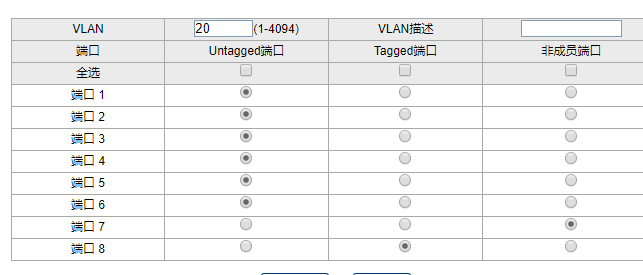

1-6是Untagged端口 其他设备可以通过这几个上网 8为tag口,复用线连接路由器,点添加

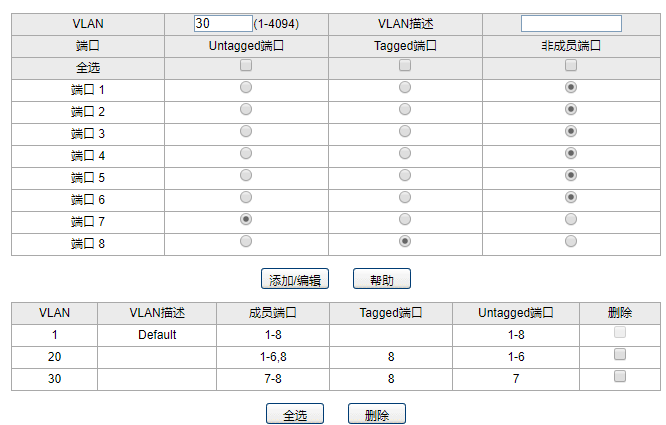

2.设置vlan30 扩展wan口
7是Untagged端口 这个口连光猫lan1 进行拨号 8为tag口 点添加

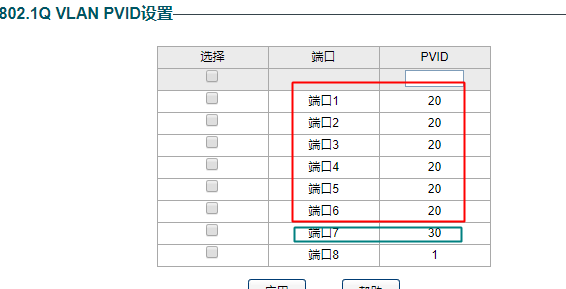

3.设置pvid 这步很重要, 1-6为20 7为30 8不动 然后 点应用.
至此交换机设置完了,,,,,最后点左侧的配置保存, 不保存,断电就恢复了.
k2p设置
1.先进网络设置-交换机

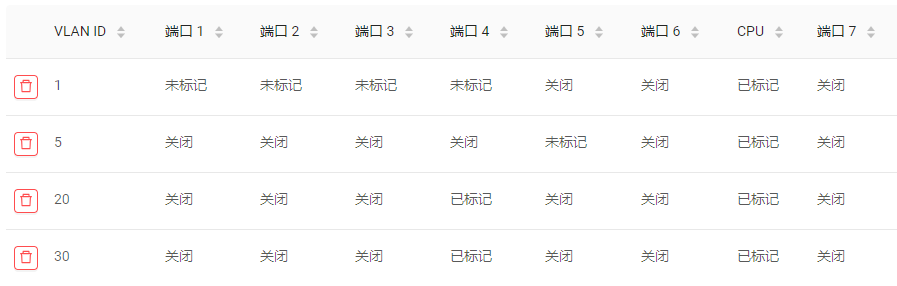

添加20 和30

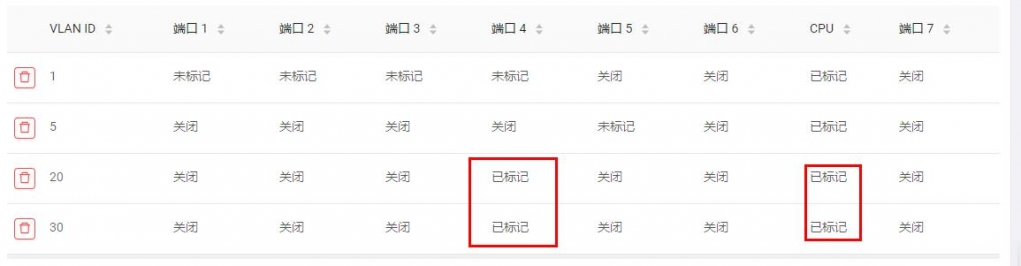

都已标记端口4 和cpu 本来打算用wan口复用的,vlan_wan拨号都正常,到添加vlan_lan口,只能绑定lan1-4,所以选择用端口4了
2.添加vlan_wan

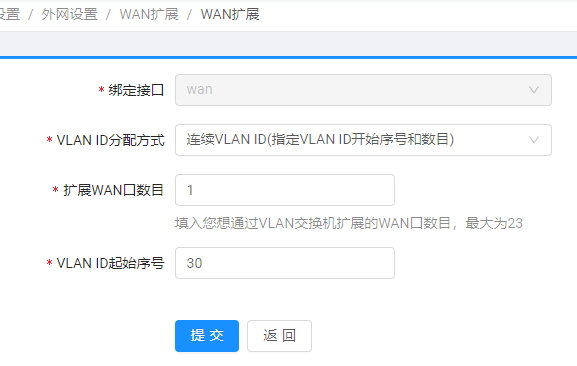

网络设置-外网设置-wan扩展
vlan id 填30 扩展wan数目 1 提交
3.设置vlan_wan

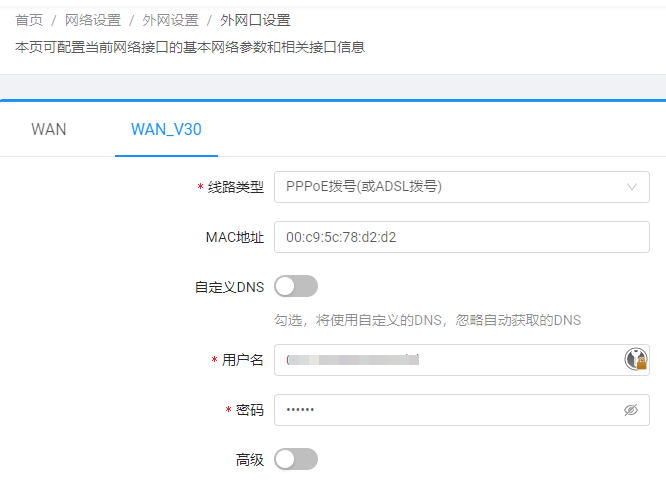

进外网口设置 这里就多出来 wan_30 把宽带帐号密码填上 提交 ,不出意外应该能拨号成功了

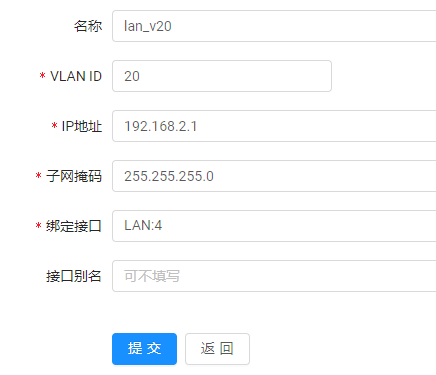

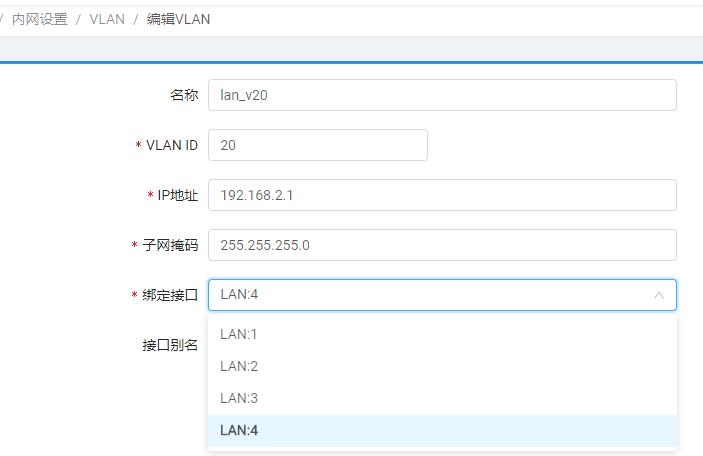

4.添加vlan_lan
网络设置-内网设置-vlan 新建
vlan id 20
IP地址 不要和原来lan的一样, 虽然看着是不同网段, 但还是能互相访问的
绑定端口 1-4 随意 这里就4个lan 所以 wan和lan 复用,只能用lan口
提交

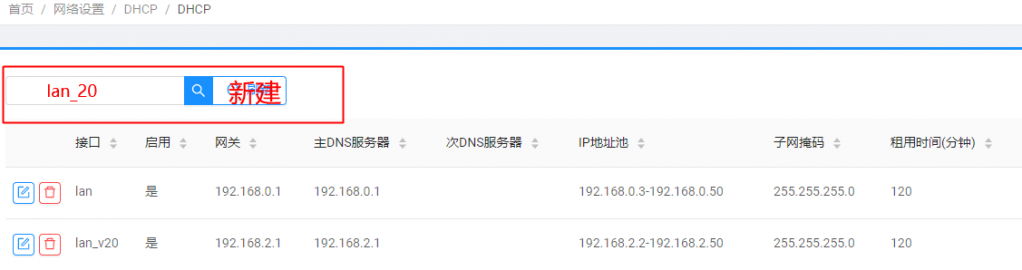

5.设置DHCP 要不然获取不到ip
网络设置-dhcp-dhcp 红框里已经有lan_20 按钮也变成了新建
按照默认的就行, IP地址池可以改,别的就不要动了.提交
这是完整步骤.
|
