[教程]SDWAN-L2二层自组网两边不同网段如何弄?

[复制链接]

374

主题

1万

帖子

3万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
39361
发表于 2023-10-15 14:22:05 | 显示全部楼层 |阅读模式
不同网段组网冲突少、改动小。

比如
A局域网192.168.10.0/24,  也就是A可以用的地址段为192.168.10.1-192.168.10.254  掩码为255.255.255.0
B局域网192.168.20.0/24,也就是B可以用的地址段为192.168.20.1-192.168.20.254  掩码为255.255.255.0

这网段都不同, 那么二层组网怎么通起来?

那么我们思考下二层组网的核心逻辑:  二层组网是模拟一条网线, 这条网线将两个局域网的傻瓜交换机连接起来了

如果不能理解, 建议将上面的核心逻辑默念10遍。

如果还不能理解, 你想象一下, 在同一个局域网, 有两台傻瓜交换机, 两台傻瓜交换机连了一根线。
第一台交换机下面连了一台电脑PC_A:  192.168.10.100/255.255.255.0,  而第二台交换机下面连了另一台电脑PC_B  192.168.20.100/255.255.255.0

那么, PC_B 想ping通 PC_A肯定是Ping不通的

此时我们可以在PC_A这台电脑的网卡上配置第二个IP地址,  192.168.20.101/255.255.255.0
那么第二个交换机下面的电脑PC_B就可以ping通第一台交换机下的这台电脑PC_A的第二IP地址192.168.20.101, 显然, 是因为PC_A这台电脑的网卡配置了两个IP, 第一个IP是192.168.10.100, 第二个IP是192.168.20.101

还不能理解?那么后面不用看了, 本教程不适合你, 赶紧请一个专业人员帮你完成设置。

那好, 理解了这个逻辑, 我们再来看二层组网。

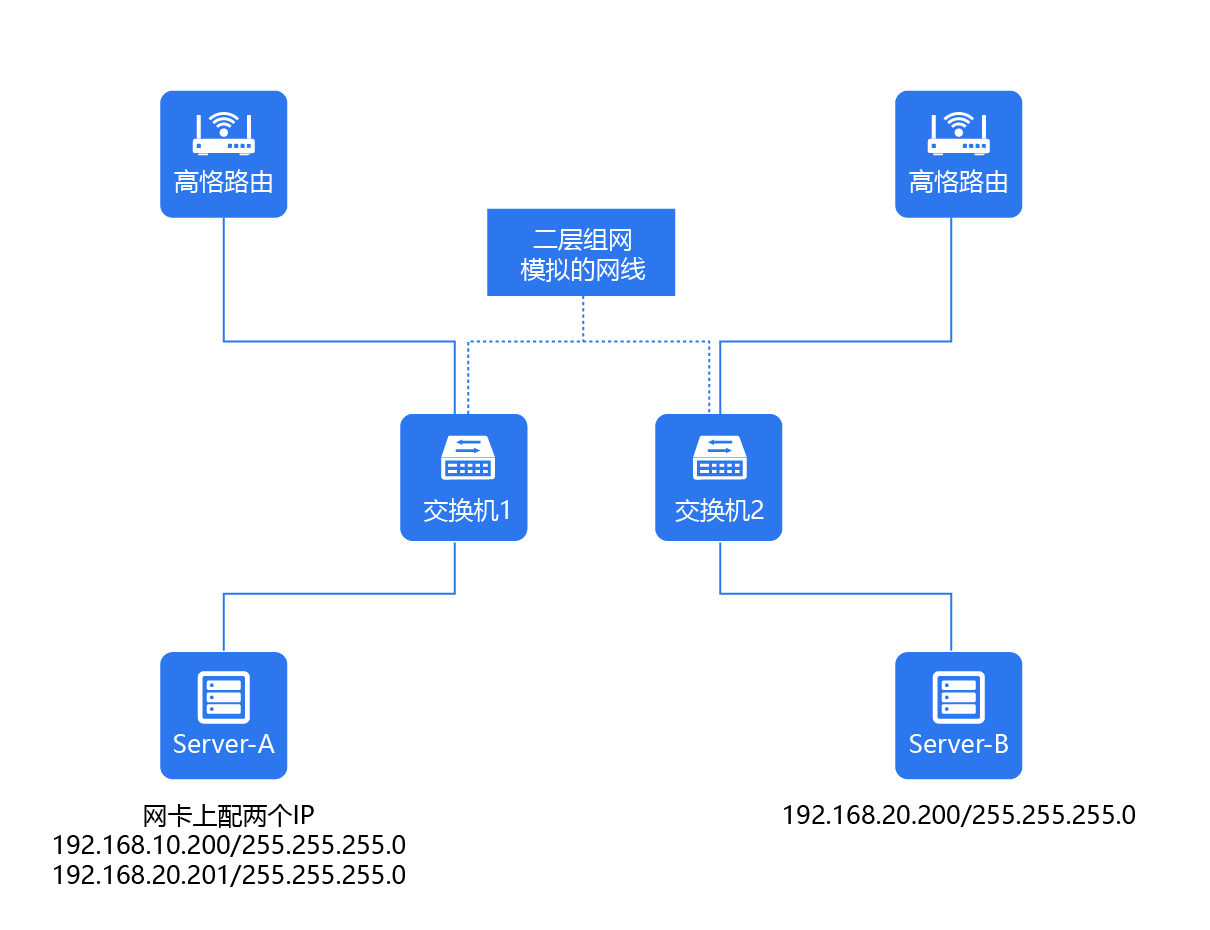

假设现在A局域网里面有一台傻瓜交换机, 下面接了一台服务器 server_A  192.168.10.200/255.255.255.0。
假设现在B局域网里面有一台傻瓜交换机, 下面接了一台服务器 server_B  192.168.20.200/255.255.255.0
由于二层组网的核心逻辑是模拟一条网线, 该网线将上述两个交换机连接起来了。

显然, 此时, Server_A 和  Server_B之间也无法Ping通。

如果Server_A的网卡上再配置第二个IP地址,  比如192.168.20.201/255.255.255.0
这个IP地址的网段和Server_B的网段一致, 那么此时从Server_B就可以Ping通Server_A的IP地址192.168.20.201

有兄弟说, 不对, 我的局域网是用网管交换机, 那我可以明确告诉你, 你大概率是把网管交换机当傻瓜机在用, 不用多想。 如果确实是划分了vlan之类的, 那对不起, 本教程不适用, 请咨询那些帮你划分了VLAN的专业人员。


各位大佬。 如果仍有疑虑, 请从头开始, 再看看本文。

至于如何配置二层组网, 请猛击此处这个教程的假设前提是同网段, 但这个不影响二层组网的配置逻辑。








回复

使用道具 举报

374

主题

1万

帖子

3万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
39361
 楼主| 发表于 2023-10-16 11:59:57 | 显示全部楼层
从根本上来说, 实际这个与二层组网都无关。

请思考二层组网的核心逻辑:  二层组网是模拟一条网线, 这条网线将两个局域网的傻瓜交换机连接起来了, 这条网线其实并不关心是否同网段【理解不了, 再默念这句话N遍, 他只是一条网线, 他不管你局域网的设备用什么网段】。 是否同网段, 只跟你的局域网内的终端或者服务器等设备有关。
回复 支持 反对

使用道具 举报

17

主题

3272

帖子

1万

积分

版主

Rank: 7Rank: 7Rank: 7

积分
12525
发表于 2023-10-16 15:47:16 | 显示全部楼层
这图好敷衍,不过好在标明白了...


================
欢迎光临海盗博客: www.hidao.org
回复 支持 反对

使用道具 举报

374

主题

1万

帖子

3万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
39361
 楼主| 发表于 2023-10-16 18:52:15 | 显示全部楼层
邪恶海盗 发表于 2023-10-16 15:47
这图好敷衍,不过好在标明白了...

已经换成美工做的图。
回复 支持 反对

使用道具 举报

17

主题

3272

帖子

1万

积分

版主

Rank: 7Rank: 7Rank: 7

积分
12525
发表于 2023-10-16 21:02:38 | 显示全部楼层
admin 发表于 2023-10-16 18:52
已经换成美工做的图。

最上面的路由网关和子网没标,我这样的小白哪看得懂???
欢迎光临海盗博客: www.hidao.org
回复 支持 反对

使用道具 举报

374

主题

1万

帖子

3万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
39361
 楼主| 发表于 2023-10-17 09:53:20 | 显示全部楼层
邪恶海盗 发表于 2023-10-16 21:02
最上面的路由网关和子网没标,我这样的小白哪看得懂???

大佬, 已加上掩码
回复 支持 反对

使用道具 举报

374

主题

1万

帖子

3万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
39361
 楼主| 发表于 2023-10-25 09:29:36 来自手机 | 显示全部楼层
不同网段,二层自组网冲突少、改动小。有时,只需要访问异地局域网的某个服务器,那么这个服务器配置多个IP即可
回复 支持 反对

使用道具 举报
