[X86软路由] 求指教,创建个虚拟LAN接口,走单线多拨的mWan2接口分流失败

[复制链接]

4

主题

30

帖子

978

积分

固件达人

Rank: 4

积分
978
发表于 2020-11-27 16:46:09 | 显示全部楼层 |阅读模式
高恪AK系列硬件AP隆重上市
本帖最后由 rockzhou8 于 2020-11-28 00:17 编辑

第二次,也就是最终更新
2020年11月28日自己已解决问题了。
果然是缺少VLAN交换机,于是我掏出来一个老的路由器n16,freshtomato固件,配了一下VLAN
WAN口取消掉,设置成LAN口,并且打上了标记,VLAN ID跟高恪里虚拟出来的VLAN_V2同一个ID号码(2号)
再把想要的端口关联到VLAN 2上去,居然就成功了,电脑DHCP获得了192.168.2.X的IP,打开ip138查了,果然是和mwan2上面的一样
新手第一次配VLAN,真的走了很多弯路,好在是成功了
------------------------------------------

第一次更新:
爬了论坛,感觉我理解的弄错了,虚拟的LAN接口VLAN_V2这种的,是要和VLAN交换机配合,才能使用的吧?

+++++++原贴+++++++
我是PVE宿主机下虚拟了X86高恪主路由和OPENWRT旁路由 两个软路由,但是宿主机只有三个网口,因为主要设备都要在内网,特定设备A需要隔离到不同网段上去。单线多拨叠加失败,估计被电信限制了,因此设想了一个lan接口走mwan1,并且还要能绕一下op旁路由实现游学上网,另外虚拟出来一个VLAN_v2接口走mwan2的情况

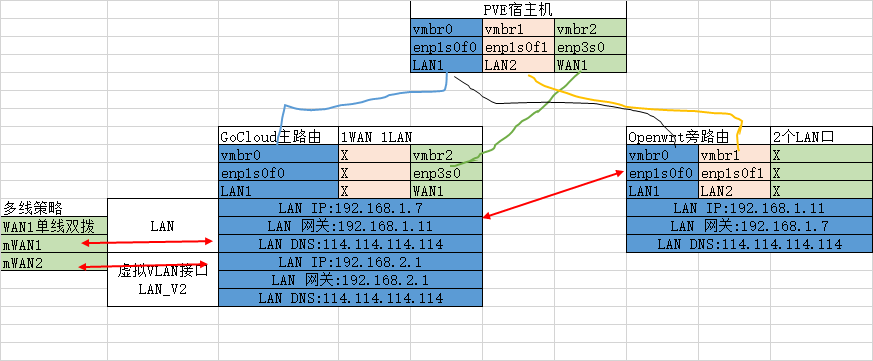

大概绘了个网络图

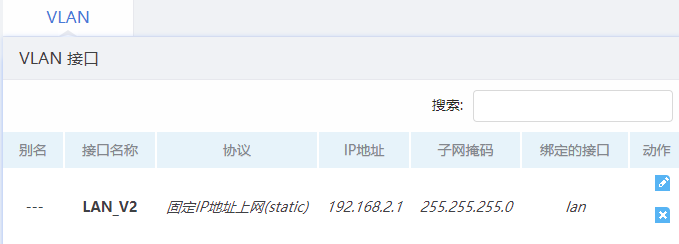

虚拟的LAN接口

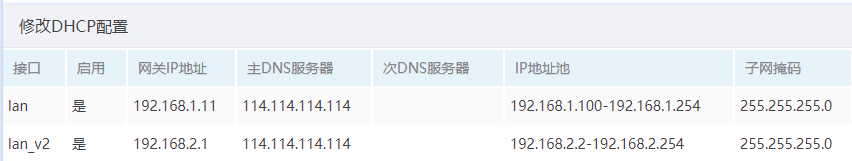

DHCP设置

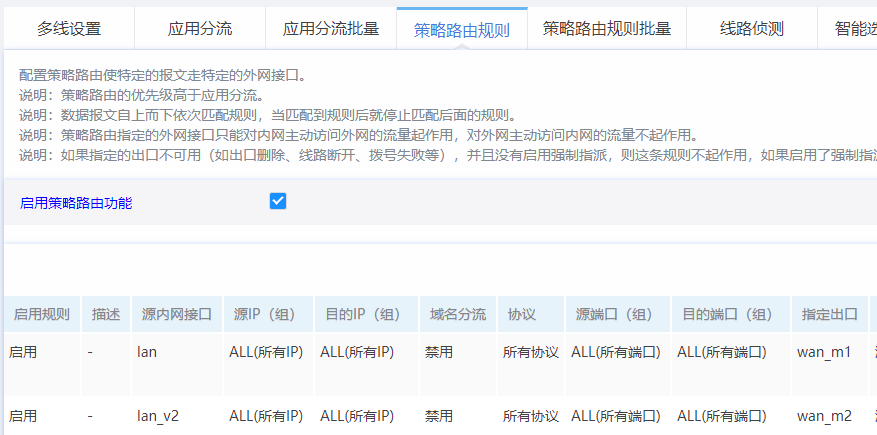

策略路由


特定设备A通过了ARp绑定,以及DHCP中静态分配,192.168.2.222 1e:5a:66:22:75:de 特定设备A
但是不太懂我的网络设置哪里有问题,通过网线连接上的特定设备A没获得静态IP,反而得到了个192.168.1.122这个IP,无奈手动静态设置成192.168.2.222,但并没有连上外网我手动也把电脑设定到2的网段上去,可以ping通192.168.2.222这个设备,但ping不通192.168.2.1这个虚拟的LAN接口网关,同样也上不了网

所以不清楚有没有成功的案例?把单线多拨的虚拟出来的mwan,通过建立虚拟LAN接口,能够实现一对一分流
比如:
虚拟VLAN接口3 走mwan3
虚拟VLAN接口4 走mwan4
。。。
。。。以此类推

回复

使用道具 举报

4

主题

30

帖子

978

积分

固件达人

Rank: 4

积分
978
 楼主| 发表于 2020-11-27 17:05:07 | 显示全部楼层
高恪AK系列硬件AP隆重上市
本帖最后由 rockzhou8 于 2020-11-27 17:25 编辑

我也不是很确定是否端口被电信限速了,之前可以提速的时候,特地换了去营业厅千兆光猫,在电信app上还能临时提个几天,前两个星期电信短暂开通过一次提速活动,我的上传莫名其妙给提到了70Mbps的水平
一键测速了一下,拨上去的两个IP都是有速度的
结果输出
接口
IP地址
参考上行带宽
参考下行带宽
测速时间
结果输出
操作

wan-----
wan_m1114.107.XXX24.04 Mbps (3.00 MB/s)114.31 Mbps (14.29 MB/s)2020/11/27 下午5:23:42测速成功
wan_m2114.100.XXX27.54 Mbps (3.44 MB/s)115.41 Mbps (14.43 MB/s)2020/11/27 下午5:24:01
回复 支持 反对

使用道具 举报

372

主题

1万

帖子

3万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
38715
发表于 2020-11-28 09:38:32 | 显示全部楼层

原来楼主已解决, 666
回复 支持 反对

使用道具 举报

372

主题

1万

帖子

3万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
38715
发表于 2020-11-28 09:39:23 | 显示全部楼层
楼主这个已经从问题变成了教程, 赞赞赞
回复 支持 反对

使用道具 举报

4

主题

30

帖子

978

积分

固件达人

Rank: 4

积分
978
 楼主| 发表于 2020-11-29 01:22:45 | 显示全部楼层
admin 发表于 2020-11-28 09:39
楼主这个已经从问题变成了教程, 赞赞赞

第一次折腾VLAN,一步步摸索着来的,也看了不少关于VLAN的教程,才弄懂的,那些 标记啊 未标记啊 关闭啊啥的一开始看的一脸懵
回复 支持 反对

使用道具 举报

4

主题

30

帖子

978

积分

固件达人

Rank: 4

积分
978
 楼主| 发表于 2020-12-5 20:45:51 | 显示全部楼层
admin 发表于 2020-11-28 09:39
楼主这个已经从问题变成了教程, 赞赞赞

后来又看了其他文章,说是PVE下面直接可以给网口配置VLAN,应该是可以不用交换机也能实现我原先的目的
无奈电信总端口限速,不管几个拨号,tmd上传和下载通道累计的速度都tm跟我原宽带速率是一样的,我折腾的就一点意思也没了
