K2p vlan交换机该怎样设置才能trunk?

zzmy_78 · 发表于 2020-7-17 23:05:41

本帖最后由 zzmy_78 于 2020-7-17 23:07 编辑

家里弱电箱到各房间只有一条网线，k2p放在客厅做主路由拨号，弱电箱放了一vlan交换机分别设置好了wan lan口的vlan id 为20 30。
如果在k2p前增加一台vlan交换机是能做到lan口的数据分发到各房间。由于k2p也有vlan交换机的功能，想试试省下一台vlan交换机，却不会设置这个未标记，标记什么的。麻烦老铁们知道一下。

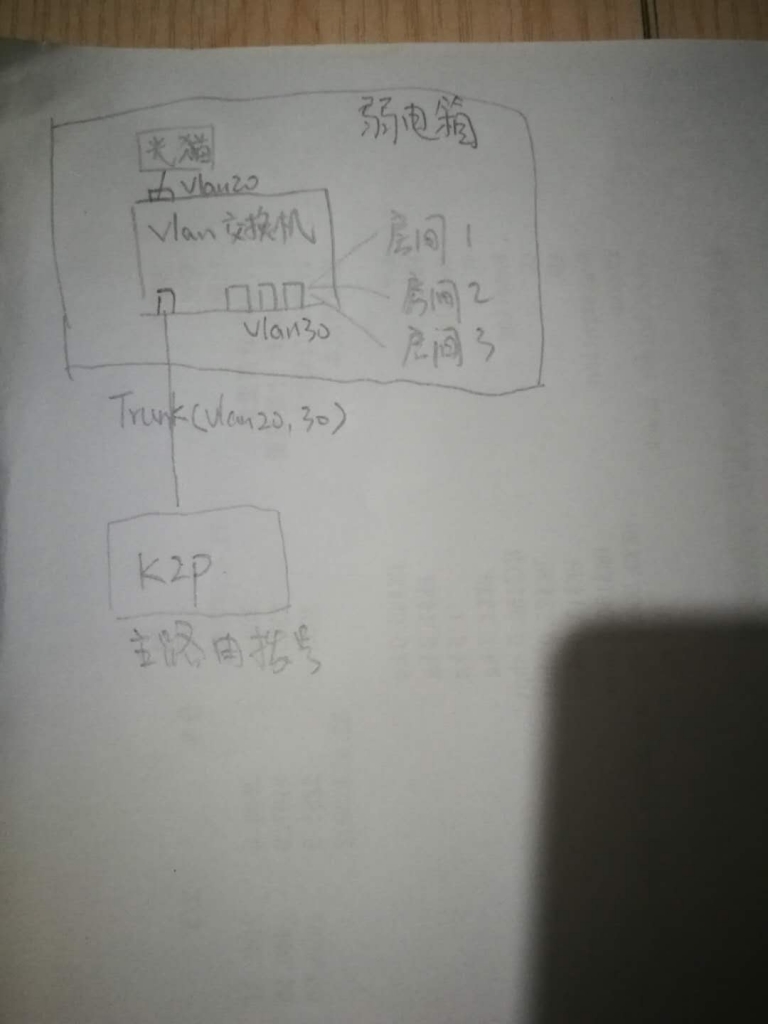

拓扑图画得粗糙点，凑合一下，感谢！！

Ronnier · 发表于 2020-7-18 00:27:29

高恪的 wan vlan id 只能是 5
定死了，改不了，所以没法搞成你这个 20
你要想要用 k2p 一个 wan 口把 lan 和 wan 的数据都走
那你只能把 vlan 的设置随了高恪的设置

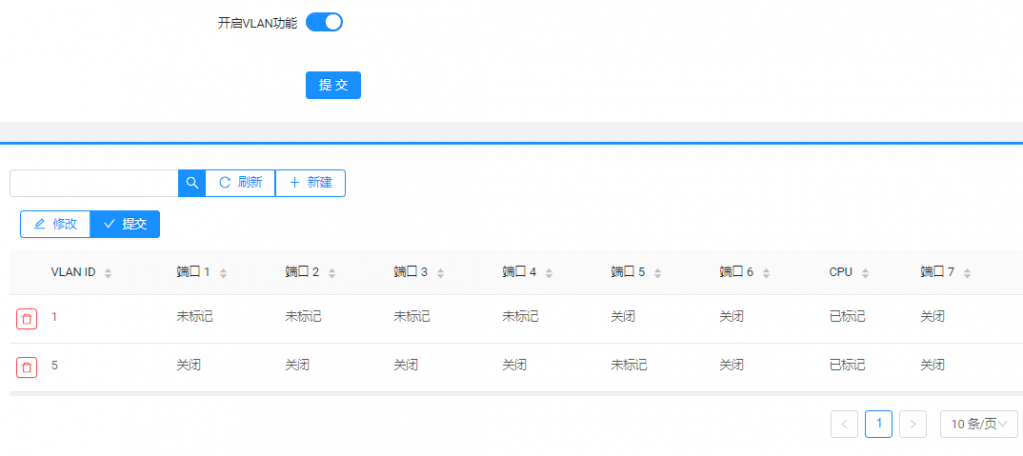

端口 5 vlan 1 未标记，vlan 5 标记
交换机 trunk 1 和 5，20改5，30改1

zzmy_78 · 发表于 2020-7-18 06:49:28

Ronnier 发表于 2020-7-18 00:27
高恪的 wan vlan id 只能是 5
定死了，改不了，所以没法搞成你这个 20
你要想要用 k2p 一个 wan 口把 lan ...

原来是有这个硬规定，改了 vlan id 1和5 果然通了，难怪一直都设置不好。谢谢老哥。

高恪有这样的特殊规定，建议在设置页面也简单说明一下只能使用 wan 的vlan id为5.
