[技术支持] 一级路由下的电脑访问二级路由下的电脑共享的文件

[复制链接]

11

主题

87

帖子

106

积分

中级玩家

Rank: 2

积分
106
发表于 2019-3-11 09:55:12 | 显示全部楼层 |阅读模式
高恪AK系列硬件AP隆重上市
请教如何设置让一级路由下的电脑(A)访问二级路由下电脑(B)共享的文件。

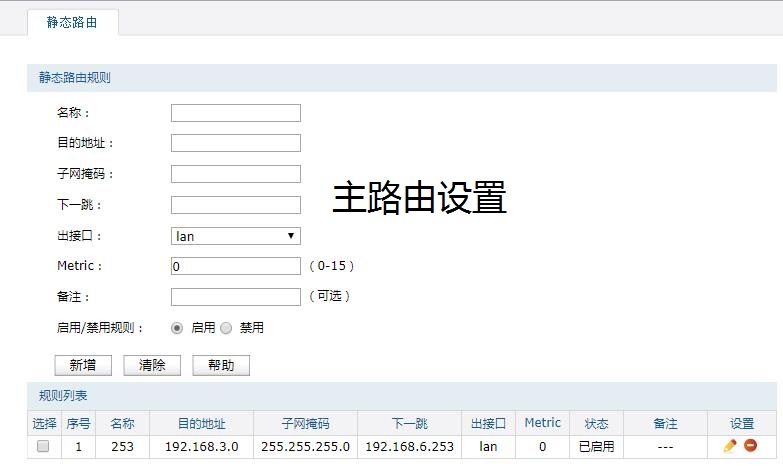

一级路由设置

一级路由设置

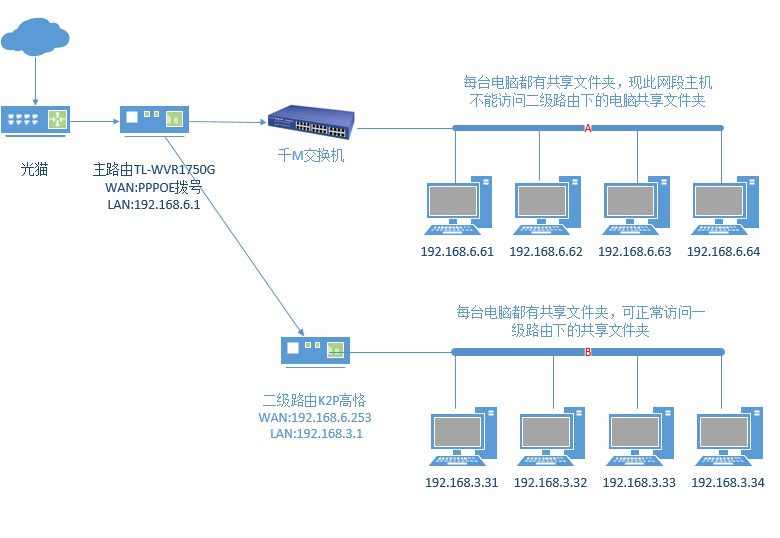

分布图

分布图
回复

使用道具 举报

21

主题

509

帖子

1204

积分

中级达人

Rank: 5Rank: 5

积分
1204
发表于 2019-3-11 10:03:13 | 显示全部楼层
高恪AK系列硬件AP隆重上市
本帖最后由 懒虫包子 于 2019-3-11 15:44 编辑

我也不懂,是否需要把二级路由改为路由模式?

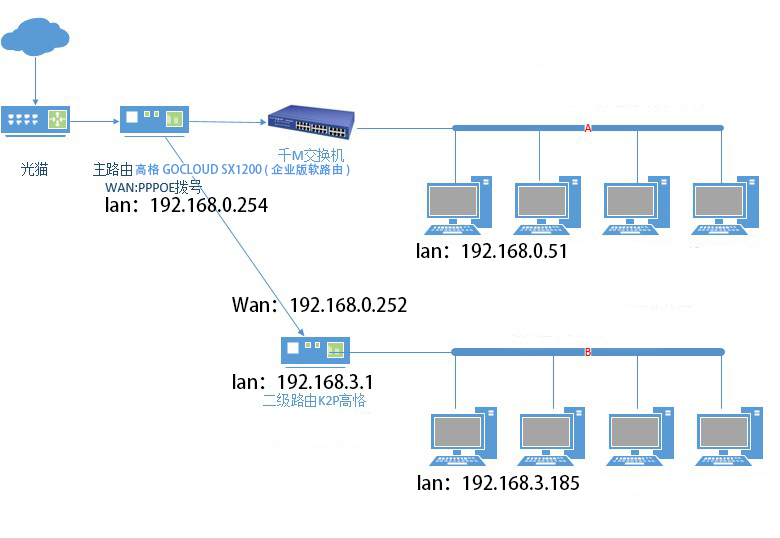

随便问下,您这图是用什么画的?
补充,下午没空试验了下:
为什么我只需在主路由做了一条静态就可以互访各组的共享文件夹了,二级路由不管是NAT模式或是路由模式都可以。


主路由静态:

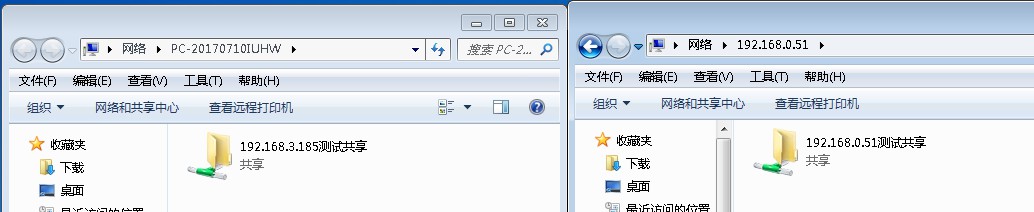

192.168.3.185访问共享情况:

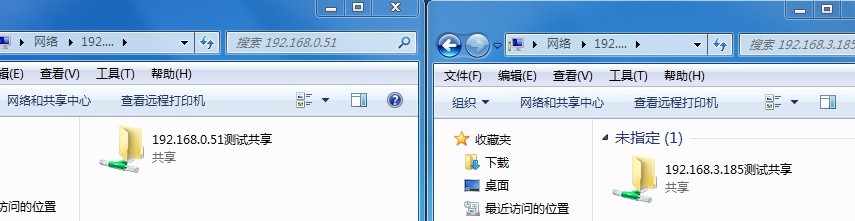

192.168.0.51访问共享情况:

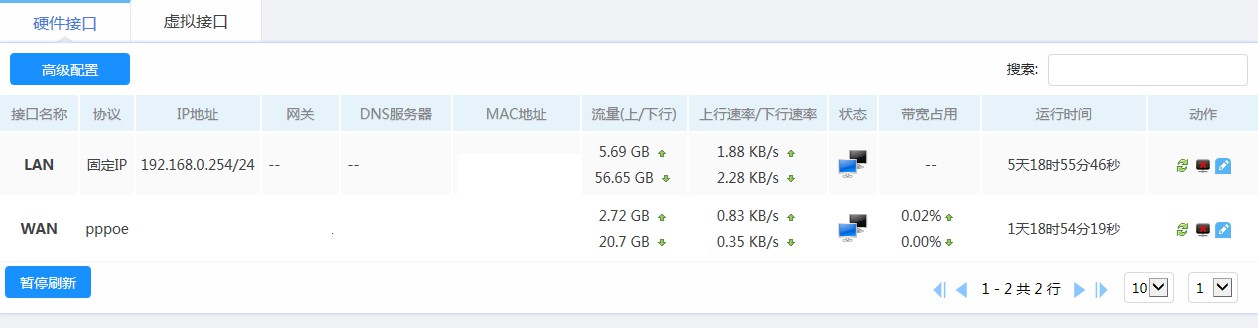

主路由接口状态:

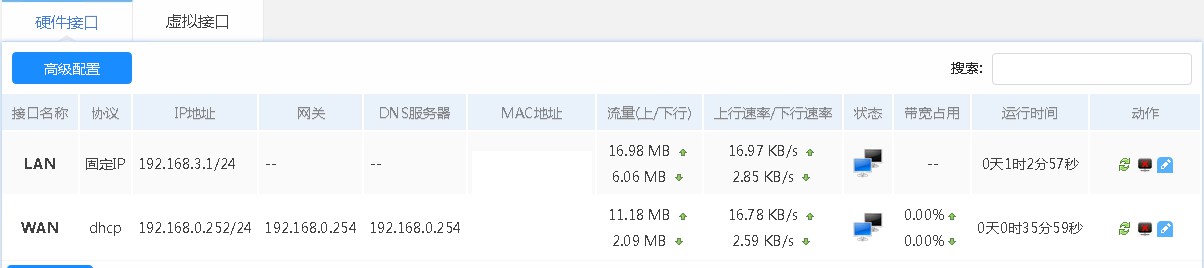

二级路由接口状态:

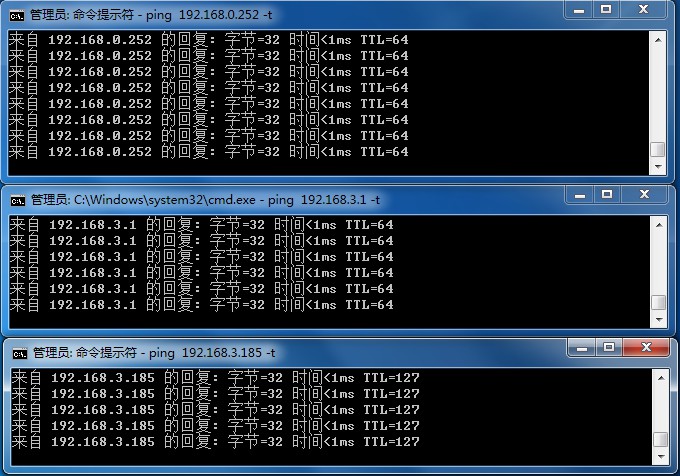

A组电脑ping情况:

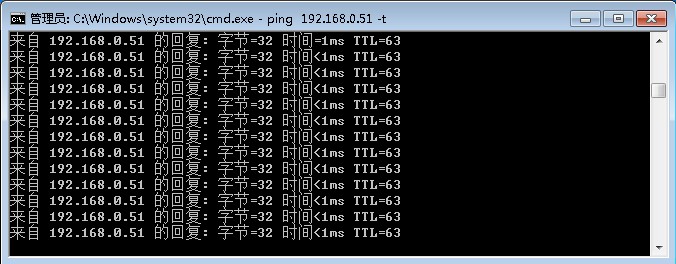

B组电脑ping的情况:






回复 支持 反对

使用道具 举报

11

主题

87

帖子

106

积分

中级玩家

Rank: 2

积分
106
 楼主| 发表于 2019-3-11 10:29:04 | 显示全部楼层
用Visio 2013 画的,现在是NAT模式。
回复 支持 反对

使用道具 举报

9

主题

82

帖子

104

积分

中级玩家

Rank: 2

积分
104
发表于 2019-3-11 11:00:46 | 显示全部楼层
高恪用路由模式,主路由上面做路由

评分

参与人数 1高币 +10 收起 理由
GOCLOUD小舒 + 10 很给力!

查看全部评分

回复 支持 反对

使用道具 举报

11

主题

87

帖子

106

积分

中级玩家

Rank: 2

积分
106
 楼主| 发表于 2019-3-11 17:29:39 | 显示全部楼层
高恪路由调成路由模式后找不到二级路由下的电脑,不知道是不是因为主路由的原因;现在是再加多一个交换机扩口。
回复 支持 反对

使用道具 举报

10

主题

245

帖子

175

积分

中级玩家

Rank: 2

积分
175
发表于 2019-3-13 01:26:46 来自手机 | 显示全部楼层
懒虫包子 发表于 2019-3-11 10:03
我也不懂,是否需要把二级路由改为路由模式?
随便问下,您这图是用什么画的?
补充,下午没空试验了下:

为何我一级路由做了静态路由表,二级路由关闭防火墙不行,必须关二级路由的wan口nat在一级路由主机列表才看到二级路由的ip地址。难道是因为路由器的原因吗?
回复 支持 反对

使用道具 举报

21

主题

509

帖子

1204

积分

中级达人

Rank: 5Rank: 5

积分
1204
发表于 2019-3-13 10:20:52 | 显示全部楼层
锋宇 发表于 2019-3-11 17:29
高恪路由调成路由模式后找不到二级路由下的电脑,不知道是不是因为主路由的原因;现在是再加多一个交换机扩 ...

我测试的,二级路由调成路由模式,在一级路由列表可以看到二级路由下的设备IP。
回复 支持 反对

使用道具 举报

21

主题

509

帖子

1204

积分

中级达人

Rank: 5Rank: 5

积分
1204
发表于 2019-3-13 10:21:44 | 显示全部楼层
78060679 发表于 2019-3-13 01:26
为何我一级路由做了静态路由表,二级路由关闭防火墙不行,必须关二级路由的wan口nat在一级路由主机列表才 ...

你二级路由关闭nat就是调成了路由模式吗?这样的话,确实在一级路由下可以看到二级路由下的设备IP的。
回复 支持 反对

使用道具 举报

10

主题

245

帖子

175

积分

中级玩家

Rank: 2

积分
175
发表于 2019-3-14 03:45:29 | 显示全部楼层
懒虫包子 发表于 2019-3-13 10:21
你二级路由关闭nat就是调成了路由模式吗?这样的话,确实在一级路由下可以看到二级路由下的设备IP的。 ...

路由模式,并关闭NAT
回复 支持 反对

使用道具 举报

11

主题

87

帖子

106

积分

中级玩家

Rank: 2

积分
106
 楼主| 发表于 2019-3-14 07:56:53 | 显示全部楼层
懒虫包子 发表于 2019-3-13 10:20
我测试的,二级路由调成路由模式,在一级路由列表可以看到二级路由下的设备IP。 ...

二级路由也设置成路由模式试过了,当时还是找不到二级路由下的设置。
回复 支持 反对
